Dans un monde où l’efficacité énergétique et le confort des occupants deviennent des priorités absolues, la Gestion Technique du Bâtiment (GTB) s’impose comme une solution incontournable. Que vous soyez gestionnaire d’immeuble, propriétaire ou simplement curieux des technologies qui façonnent nos espaces de vie et de travail, comprendre les systèmes de gestion technique du bâtiment GTB est désormais essentiel.
L’intelligence des bâtiments n’est plus une vision futuriste mais une réalité concrète qui transforme notre rapport aux espaces construits. La GTB représente le cerveau de ce que l’on appelle aujourd’hui le “smart building GTB” – un système nerveux central qui permet de contrôler, surveiller et optimiser tous les aspects techniques d’un bâtiment grâce à l’automatisation bâtiment.
Dans ce guide complet, nous allons explorer en profondeur ce qu’est la GTB, comment fonctionnent les systèmes de gestion technique du bâtiment GTB, leurs avantages concrets et le cadre réglementaire qui les entoure. Cette GTB explication vous préparera à découvrir comment cette technologie révolutionne la gestion immobilière et contribue à créer des bâtiments plus économes, plus confortables et plus durables.
Qu’est-ce que la GTB ?
La Gestion Technique du Bâtiment (GTB) est un ensemble de technologies, de matériels et de logiciels permettant de superviser, contrôler et piloter l’ensemble des équipements techniques d’un bâtiment de manière centralisée et automatisée. Les systèmes de gestion technique du bâtiment GTB constituent une approche globale qui vise à optimiser le fonctionnement des installations tout en améliorant le confort des occupants et en réduisant les consommations énergétiques. Cette GTB explication vous aidera à comprendre les fondamentaux de cette technologie essentielle à l’automatisation bâtiment.
GTB vs autres concepts : clarification des termes
Pour bien comprendre la GTB, il est important de la distinguer d’autres concepts proches :
| Concept | Définition | Différence avec la GTB |
| GTB (Gestion Technique du Bâtiment) | Système global qui supervise et pilote l’ensemble des équipements techniques d’un bâtiment | Concept le plus large, englobe tous les lots techniques |
| GTC (Gestion Technique Centralisée) | Système qui centralise les informations et commandes des équipements techniques | Souvent utilisé comme synonyme de GTB mais parfois plus limité en fonctionnalités |
| Domotique | Ensemble des technologies d’automatisation pour l’habitat individuel | Principalement destinée aux logements résidentiels, moins complexe que la GTB |
| Smart Building | Concept englobant qui intègre GTB, services numériques et solutions centrées sur l’utilisateur | Concept plus large incluant la GTB comme composante technique |
La GTB représente donc la colonne vertébrale technique d’un bâtiment intelligent, permettant l’intégration et la communication entre différents systèmes qui, autrement, fonctionneraient en silos.
Fonctionnement détaillé des systèmes GTB
Architecture typique d’un système GTB
L’architecture GTB d’un système de gestion technique du bâtiment s’organise généralement en trois niveaux hiérarchiques :
- Niveau terrain : Composé des capteurs et actionneurs répartis dans le bâtiment
- Niveau automatisation : Constitué d’automates et contrôleurs qui gèrent la logique opérationnelle de l’automatisation bâtiment
- Niveau supervision : Interface homme-machine permettant la visualisation et le pilotage global via un logiciel supervision GTB / SCADA GTB
Cette architecture GTB pyramidale des systèmes de gestion technique du bâtiment GTB permet de collecter les données, les traiter et les présenter de façon exploitable pour les gestionnaires techniques, transformant progressivement l’édifice en véritable smart building GTB.
Les composants clés d’un système GTB

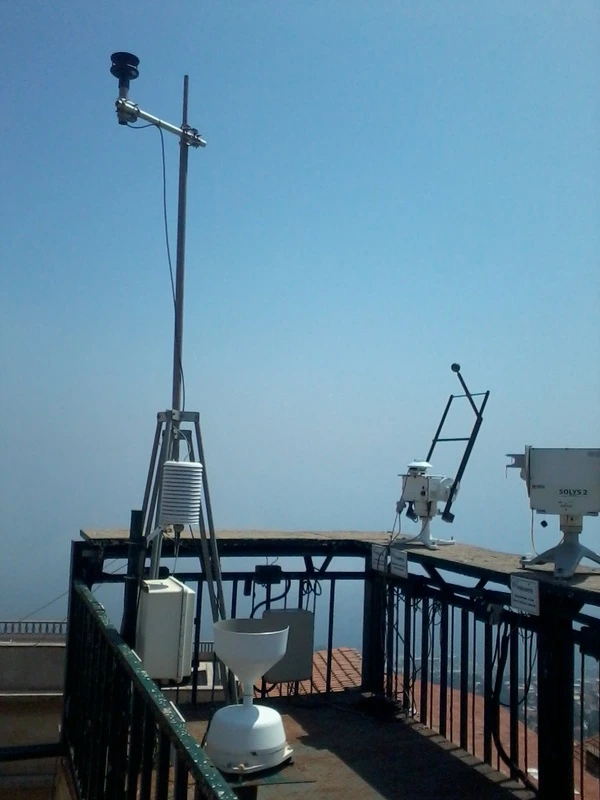

Les capteurs
Les capteurs sont les “yeux et oreilles” du système GTB. Ils mesurent différentes variables physiques et transmettent ces informations au système. Parmi les principaux types de capteurs utilisés dans la GTB :
- Capteurs de température (intérieure/extérieure)
- Capteurs d’humidité
- Capteurs de CO2 et qualité d’air
- Détecteurs de présence/d’occupation
- Capteurs de luminosité
- Capteurs de consommation énergétique
Les actionneurs
Les actionneurs sont les “muscles” du système GTB. Ils exécutent les actions décidées par le système :
- Vannes et servomoteurs pour les systèmes CVC
- Variateurs d’éclairage
- Motorisations de stores et volets
- Actionneurs pour contrôle d’accès
Les automates programmables industriels (API/PLC)
Ces équipements constituent le “système nerveux” de la GTB. Ils exécutent les programmes de régulation et d’automatisation qui pilotent les équipements techniques selon des algorithmes prédéfinis.
Les unités de traitement local (UTL)
Ces unités intermédiaires collectent les données des capteurs et transmettent les commandes aux actionneurs dans leur zone d’influence, permettant une gestion décentralisée mais coordonnée.
Les logiciels de supervision GTB / SCADA GTB
Ces plateformes représentent l’interface utilisateur des systèmes de gestion technique du bâtiment GTB. Le logiciel supervision GTB / SCADA GTB permet :
- La visualisation graphique de l’état des installations
- Le pilotage manuel ou programmé des équipements d’automatisation bâtiment
- L’analyse des données et la génération de rapports de performance
- La gestion des alarmes et notifications en temps réel
- La configuration des paramètres de GTB sécurité bâtiment
Les protocoles de communication
L’interopérabilité est un enjeu majeur en GTB. Plusieurs protocoles permettent aux différents composants de communiquer :
- BACnet : Protocole ouvert spécifiquement conçu pour la GTB, très répandu en Amérique du Nord
- KNX : Standard européen pour la domotique et la GTB, particulièrement adapté à l’éclairage et aux stores
- Modbus : Protocole industriel simple et robuste, largement utilisé pour les équipements CVC
- LON (LonWorks) : Protocole décentralisé pour l’automatisation des bâtiments
- M-Bus : Protocole dédié au comptage (eau, électricité, gaz, chaleur)
- OPC UA : Standard d’interopérabilité pour l’échange de données sécurisé
- MQTT : Protocole léger adapté à l’IoT et aux environnements à faible bande passante
Les lots techniques gérés
Un système GTB performant peut gérer l’ensemble des lots techniques d’un bâtiment :
- CVC (Chauffage, Ventilation, Climatisation) : Régulation des températures, qualité d’air, humidité
- Éclairage : Gestion des luminaires, détection de présence, scénarios d’éclairage
- Stores/Occultations : Contrôle des protections solaires selon l’ensoleillement et la saison
- Plomberie : Surveillance des réseaux d’eau, détection de fuites
- Sécurité : Contrôle d’accès, détection d’intrusion, vidéosurveillance
- Énergie : Comptage, supervision des productions locales, optimisation des consommations
Avantages et bénéfices quantifiés
L’implémentation d’un système de gestion technique du bâtiment offre de nombreux avantages concrets et mesurables :
Économies d’énergie
Une GTB bien configurée permet généralement de réaliser entre 15% et 35% d’économies d’énergie. Par exemple, un immeuble de bureaux de 10 000 m² peut économiser entre 30 000 et 70 000 euros par an sur sa facture énergétique grâce à :
- L’optimisation des plages de fonctionnement des équipements
- L’adaptation précise aux conditions météorologiques et d’occupation
- La détection et correction rapide des dérives de consommation
Optimisation de la maintenance
La GTB permet une approche proactive de la maintenance :
- Réduction des coûts de maintenance de 10% à 30%
- Allongement de la durée de vie des équipements de 15% à 20%
- Diminution du temps d’indisponibilité des installations de 20% à 40%
Ces gains sont possibles grâce à la détection précoce des dysfonctionnements et à la maintenance prédictive basée sur l’analyse des données.
Amélioration du confort et de la productivité
Des études montrent que les occupants d’un bâtiment équipé d’une GTB performante bénéficient :
- D’une meilleure qualité d’air intérieur (réduction de l’absentéisme de 10% à 15%)
- D’un confort thermique optimal (augmentation de la productivité de 3% à 7%)
- D’un éclairage adapté aux activités (réduction de la fatigue visuelle de 15% à 25%)
Sécurité et sûreté accrues
La GTB sécurité bâtiment contribue à renforcer la protection du bâtiment et de ses occupants :
- Détection précoce des incidents (incendie, fuite d’eau, intrusion)
- Gestion coordonnée des équipements en cas d’urgence grâce aux systèmes de gestion technique du bâtiment GTB
- Traçabilité complète des événements et interventions
- Centralisation des données de sécurité dans le logiciel supervision GTB / SCADA GTB
- Intégration des systèmes de contrôle d’accès dans l’architecture GTB globale
Cadre réglementaire
Le décret BACS Tertiaire
Le Décret BACS (Building Automation & Control Systems) du 20 juillet 2020 impose l’installation de systèmes d’automatisation et de contrôle dans certains bâtiments tertiaires :
- Bâtiments concernés : Tous les bâtiments tertiaires existants avec une puissance de chauffage, climatisation ou ventilation supérieure à 290 kW
- Échéance : 1er janvier 2025
- Exigences : Mise en place d’un système GTB capable de :
- Suivre et analyser les consommations énergétiques
- Détecter les dérives de performance énergétique
- Adapter le fonctionnement des équipements aux besoins réels
- Optimiser la gestion de l’énergie
Les bâtiments non conformes s’exposent à des sanctions administratives et financières.
Autres réglementations pertinentes
- RE2020 : La réglementation environnementale 2020 encourage l’utilisation de systèmes GTB pour atteindre les objectifs de performance énergétique
- Directive européenne 2018/844 : Cadre général pour l’amélioration de la performance énergétique des bâtiments, dont la GTB est un levier majeur
- ISO 50001 : La norme sur les systèmes de management de l’énergie intègre la GTB comme outil de pilotage de la performance énergétique
Mise en place d’un projet GTB
L’implémentation d’un système de gestion technique du bâtiment suit généralement les étapes suivantes :
- Audit préalable : Analyse des installations existantes, des besoins et des contraintes
- Définition des objectifs : Économies visées, niveau de confort souhaité, contraintes réglementaires
- Élaboration du cahier des charges : Spécifications techniques, fonctionnalités attendues, niveau de performance
- Choix des solutions : Technologies ouvertes ou propriétaires, évolutivité, interopérabilité
- Sélection de l’intégrateur : Compétences, références, capacité d’accompagnement
- Installation et mise en service : Déploiement physique, programmation, tests
- Formation des utilisateurs : Transfert de compétences, bonnes pratiques d’exploitation
- Suivi et optimisation continue : Analyses de performance, ajustements, évolutions
Les acteurs du marché
Plusieurs types d’intervenants participent à un projet GTB :
- Fabricants : Schneider Electric, Siemens, Honeywell, Johnson Controls, Trend, Distech Controls
- Intégrateurs : Entreprises spécialisées qui conçoivent, installent et programment les systèmes
- Bureaux d’études : Experts qui définissent les besoins et rédigent les cahiers des charges
- Exploitants : Professionnels qui gèrent au quotidien le fonctionnement des installations
Coûts et retour sur investissement
Le coût d’un système GTB varie considérablement selon :
- La taille et la complexité du bâtiment
- Le niveau de fonctionnalités souhaité
- L’état des installations existantes
- Le niveau d’intégration avec d’autres systèmes
Estimation des coûts
Pour un bâtiment tertiaire standard :
- GTB basique : 5 à 15 € HT/m²
- GTB intermédiaire : 15 à 30 € HT/m²
- GTB avancée : 30 à 60 € HT/m²
Retour sur investissement
Le ROI d’un système GTB se calcule généralement entre 2 et 5 ans, avec :
- Des économies d’énergie immédiates
- Une réduction des coûts de maintenance
- Une valorisation patrimoniale du bâtiment
- Des gains en productivité difficiles à quantifier mais réels
Aides financières
Plusieurs dispositifs peuvent aider à financer un projet GTB :
- Certificats d’Économies d’Énergie (CEE)
- Subventions régionales
- Financements européens (Fonds FEDER)
Tendances et avenir de la GTB
Le domaine de la gestion technique du bâtiment évolue rapidement avec :
L’Internet des Objets (IoT)
L’intégration de capteurs connectés sans fil permet un déploiement plus simple et moins coûteux, ainsi qu’une granularité plus fine des données collectées.
Le Cloud Computing
La migration des logiciels de supervision vers le cloud offre une accessibilité accrue, des capacités de stockage quasi illimitées et des coûts d’infrastructure réduits.
L’Intelligence Artificielle
Les algorithmes d’IA permettent :
- D’optimiser en temps réel le fonctionnement des équipements
- De prédire les pannes avant qu’elles ne surviennent
- D’adapter automatiquement les paramètres aux comportements des occupants
La Cybersécurité
Face aux risques croissants de cyberattaques, la sécurisation des systèmes GTB devient une priorité absolue pour les gestionnaires de bâtiments.
L’Interopérabilité
L’évolution vers des normes ouvertes et des protocoles standardisés facilite l’intégration de solutions hétérogènes et la réduction des coûts globaux.
GTB as a Service (GTBaaS)
Le modèle d’abonnement à des services GTB se développe, offrant une alternative aux investissements lourds initiaux et une évolutivité permanente.
FAQ
Quelle est la différence entre GTB et GTC ?
La GTB (Gestion Technique du Bâtiment) est un concept global qui inclut tous les systèmes d’automatisation du bâtiment, tandis que la GTC (Gestion Technique Centralisée) désigne plus spécifiquement l’interface de supervision centralisée. En pratique, ces termes sont souvent utilisés comme synonymes.
Une GTB est-elle obligatoire ?
Pour les bâtiments tertiaires existants dont la puissance de chauffage, climatisation ou ventilation dépasse 290 kW, l’installation d’un système d’automatisation et de contrôle (équivalent à une GTB) sera obligatoire à partir du 1er janvier 2025, conformément au décret BACS.
Quel est le coût moyen d’une GTB ?
Le coût varie généralement entre 5 et 60 € HT/m² selon le niveau de sophistication souhaité. Pour un bâtiment de taille moyenne, prévoir un budget entre 50 000 et 200 000 € pour une installation complète.
Quelle économie d’énergie peut-on espérer avec une GTB ?
Une GTB bien configurée et exploitée permet généralement d’économiser entre 15% et 35% sur la consommation énergétique globale d’un bâtiment.
Combien de temps faut-il pour installer une GTB ?
Le délai de mise en œuvre dépend de la taille et de la complexité du bâtiment. Pour un projet standard, compter entre 3 et 12 mois du début de l’étude à la mise en service complète.
Peut-on installer une GTB dans un bâtiment ancien ?
Oui, il est possible d’installer une GTB dans un bâtiment existant. L’approche sera différente d’une construction neuve, avec potentiellement l’utilisation de technologies sans fil et une mise en œuvre progressive, mais les bénéfices restent significatifs.
Conclusion
La Gestion Technique du Bâtiment (GTB) représente aujourd’hui un levier essentiel pour optimiser la performance énergétique, le confort et la sécurité des bâtiments. Plus qu’une simple technologie, c’est une approche globale qui transforme la manière dont nous concevons, gérons et occupons nos espaces de vie et de travail.
Face aux enjeux environnementaux, économiques et réglementaires actuels, investir dans un système GTB n’est plus un luxe mais une nécessité. Les bénéfices tangibles en termes d’économies d’énergie, de réduction des coûts d’exploitation et d’amélioration du confort justifient pleinement cet investissement, avec un retour généralement constaté entre 2 et 5 ans.
L’avenir de la GTB s’annonce prometteur, avec l’intégration croissante des technologies IoT, de l’intelligence artificielle et du cloud computing. Ces évolutions permettront des systèmes toujours plus performants, accessibles et adaptés aux besoins spécifiques de chaque bâtiment et de ses occupants.
Pour rester compétitif et conforme aux réglementations de plus en plus exigeantes, il est temps d’envisager sérieusement l’implémentation ou la modernisation de votre système de gestion technique du bâtiment. N’hésitez pas à consulter nos articles spécialisés pour approfondir certains aspects ou à nous contacter pour un audit personnalisé de vos installations.
